可选用五种过滤器芯,供您设计确保所需质量的供气系统。
1. 活塞型过滤器芯与壳体密封,防止未过滤的气体绕过过滤器
2. 防腐蚀滤芯
不锈钢芯以增强结构性能气流阻力低
采用缝焊以提高强度
3. 新型“矩阵混合纤维”介质
有效表面积大-改进滤除率-确保高效率
开放区大,尽量减少压降
4. 涂膜封闭式泡沫套筒
5. 抗油类和酸类的化学腐蚀
6. 防止聚结液体重新混入气流,确保高效滤除
7. 防化学腐蚀的端盖用特制粘接剂粘接到介质上
8. 不含硅树脂
9. 可承受66℃高温
- 空压机
- 离心式压缩机
- 永磁变频两级压缩螺杆空压机
- 永磁变频空压机
- 移动空压机
- 低压螺杆空压机
- 低压无油螺杆空压机
- 中高压压缩机
- 活塞式空气压缩机
- 螺杆活塞式空气压缩机
- 固定螺杆式空气压缩机
- 变频螺杆式空气压缩机
- 煤矿用防爆空压机
- 无油螺杆压缩机
- 移动螺杆式空气压缩机
- 撬装移动空压机
- 工艺气体压缩机
- 氢燃料电池压缩机
- 水蒸气压缩机
- 钻机/钻车
- 干燥机
- 冷冻式空气压缩干燥机
- 无热吸附式干燥机
- 微热吸附式干燥机
- 高效过滤器
- 废油水分离器
- 废油收集器
- 油水分离器
- 后部冷却器
- 储气罐
- 碳素钢和低合金钢储气罐(0.8~1.6Mpa)
- 碳素钢和低合金钢储气罐 ( 2.5~4.0Mpa)
- 不锈钢储气罐 (0.8~1.6Mpa)
- 真空泵/螺杆真空泵
- 螺杆膨胀机发电系统
- 膨胀机发电系统
- 制氮机|变压吸附(PSA)制氮机|膜分离制氮机
- 变压吸附制氮机
- 氮气纯化
- 膜分离制氮
- 矿用地面制氮机系统
- 鼓风机
- 高速离心式鼓风机
- 离心式鼓风机
- 螺杆式鼓风机
- 医用负压吸引系统及设备
- 联系我们

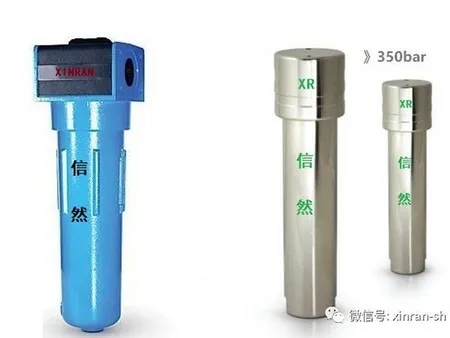

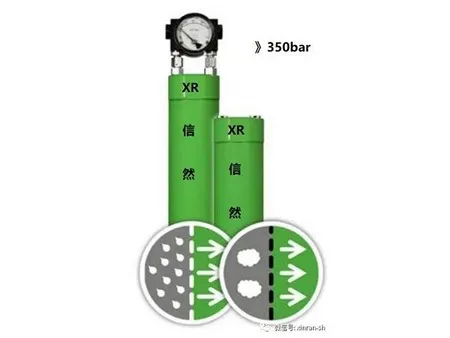

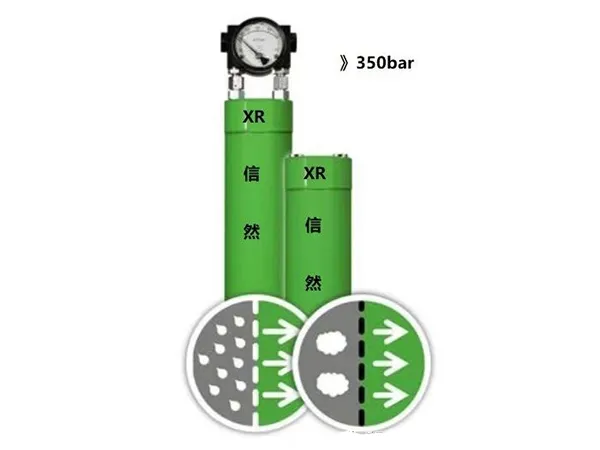

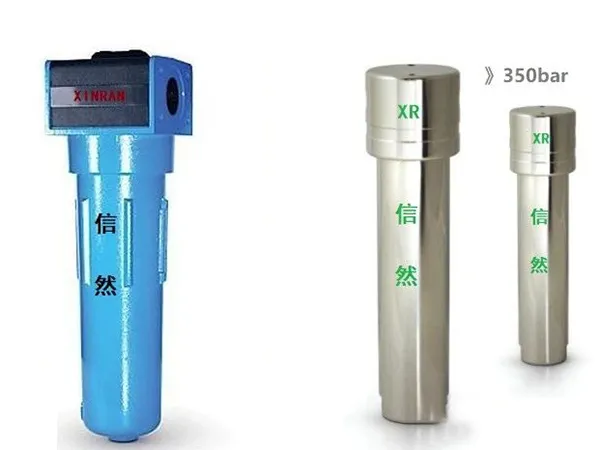

高效过滤器
9级
适用于滤除大量液体和3微米大小的凝聚物(5ppm w/w大残留油分含量)
1. 双级过滤
2. 第1级-两根不锈孔管,进行10微米机械分离
3. 第2级-深层纤维介质滤除3微米的固态和液态颗粒
7级
适用于滤除液态水和油;可滤除小至1微米的固态颗粒(1.0ppmw/w大残留油分含量)
1. 内/外滤芯皆防腐蚀
2. 双级过滤
3. 第1级-纤维介质和介质滤网交替叠层,滤除较大的颗粒
4. 第2级-多层环氧树脂粘合混和纤维介质,聚结油雾和滤除固态颗粒





5级
适用于聚结细小的水汽和油雾;可滤除小至0.01微米的固态颗粒(0.01ppm w/w大残留油分含量)
1. 内/外滤芯皆防腐蚀
2. 双级过滤
3. 第1级-多层纤维介质和介质滤网滤除较大的颗粒,在空气进入第三级过滤前进行预过滤
4. 第2级-多层矩阵混合纤维介质,滤除细小的凝聚物
5. 外涂膜封闭式泡沫套筒
3级
适用于聚结细小的水汽和油雾;可滤除小至0.01微米的固态颗粒(0.001ppm w/w大残留油分含量)
1. 内/外滤芯皆防腐蚀
2. 双级过滤
3. 第1级-涂膜封闭式泡沫套筒,进行过滤和气流分散
4. 第2级-多层矩阵混合纤维介质,滤除细小的凝聚物
5. 外涂膜封闭式泡沫套筒
1级
适用于滤除活性炭通常可吸收的油蒸汽和碳氢化合物蒸汽;可滤除小至0.01微米的固态颗粒(0.003ppm w/w大残留油分含量)
1. 内/外滤芯皆防腐蚀
2. 双级过滤
3. 第1级-极精细的活性炭粉稳定层,可滤除大部份油蒸汽
4. 第2级-多层纤维介质,粘合微精活性炭粉,可滤除残余的油蒸汽
5. 多层精细介质,防止污染物游移
6. 外涂膜封闭式泡沫套筒,防止纤维游移
7. 在额定运行条件下,设计寿命可达到1000小时
型号规格与性能参数
过滤器型号 | 公称流量 Nm3/min | 接口尺寸 | 滤芯数量 | 外形尺寸 | |||
A | B | C | D | ||||
*007 | 0.7 | G1/2" | 1 | 90 | 230 | 255 | |
*015 | 1.5 | G1/2",G1" | 1 | 90 | 230 | 255 | |
*024 | 2.4 | G1-1/2" | 1 | 110 | 345 | 378 | |
*035 | 3.5 | G1-1/2" | 1 | 110 | 345 | 378 | |
*060 | 6.0 | G1-1/2" | 1 | 110 | 474 | 507 | |
*090 | 9 | G2" | 1 | 150 | 500 | 550 | |
*120 | 12 | G2" | 1 | 150 | 500 | 550 | |
*140 | 14 | G2-1/2" | 1 | 150 | 650 | 700 | 133 |
*180 | 18 | G2-1/2" | 1 | 150 | 800 | 850 | 133 |
*180F | 18 | DN80 | 1 | 336 | 940 | 1120 | 150 |
*220F | 22 | DN80 | 1 | 336 | 940 | 1120 | 150 |
*360F | 36 | DN100 | 2 | 500 | 1050 | 1250 | 250 |
*540F | 54 | DN100 | 3 | 500 | 1050 | 1250 | 250 |
*720F | 72 | DN125 | 4 | 600 | 990 | 1250 | 350 |
*900F | 90 | DN125 | 5 | 600 | 990 | 1250 | 350 |
*1100F | 110 | DN125 | 6 | 600 | 1070 | 1350 | 350 |
*1300F | 130 | DN150 | 7 | 700 | 1020 | 1350 | 450 |
*1450F | 145 | DN150 | 8 | 700 | 1020 | 1350 | 450 |
*1650F | 165 | DN150 | 9 | 780 | 1070 | 1400 | 500 |
*1800F | 180 | DN150 | 10 | 780 | 1070 | 1400 | 500 |
*2000F | 200 | DN150 | 11 | 780 | 1070 | 1400 | 550 |
注:1.过滤器工作压力0.2-1.0Mpa,大于1.0Mpa请在订货时注明
2.公称流量是指过滤器工作压力在0.7Mpa时的大流量
型号 | 流量 Nm3/min |
*-001ES | 1 |
*-001E | 2 |
*-004E | 4 |
*-007ES | 7 |
*-007E | 13 |
*-013E | 13 |
*-030E | 30 |
*-: 为精度等级
C: 3μ
T: 1μ
A: 0.01μ
确定流量
在压力不是0.7Mpa时,若要确定大流速,可从上表找出流速,然后乘以与过滤器进气口小压力相应的修正系数,切勿根据管道尺寸选择过滤器;应根据流量和运行压力进行选择。
进气口小压力 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 21 |
修正系数 | 0.38 | 0.50 | 0.62 | 0.75 | 0.87 | 1.00 | 1.12 | 1.24 | 1.37 | 1.62 | 1.86 | 2.11 | 2.36 | 2.61 | 2.73 |
