ORC螺杆膨胀机

信然(Organic Rankine Cycle ; ORC有机朗肯循环进行发电)是低温余热利用领域的一项关键技术,其以有机流体作为工质,将上层能源系统排放的废热转换为高品位能源,从而提高能源的整体利用。

液态的有机工质经循环进入热交换机,吸收余热的热量后生成一定压力和温度的有机工质蒸汽,蒸汽推动螺杆膨胀机做功,输出的动能带动发电机实现发电,膨胀机排出的低压有机工质乏汽进入冷凝器放热,凝结成液态有机工质,再通过循环泵重新进入热交换器,如此往复循环实现了热能与动能的转换。
信然ORC一体式发电站特点
●  无油系统,无需复杂和昂贵的油分离器;
●   体积小,噪音低;
●  热源范围广;
●  不同工况适应能力强;
●  采用SRM新型线技术,机械效率更高;
●  卓越的密封性,故障率低;
●  并网安全可靠;
●  设备紧凑,占地少,工程施工量少;
●  维护费用低,操作方便简单;
●  性能稳定,热回收率高;
●  实现远程控制,无人值守。

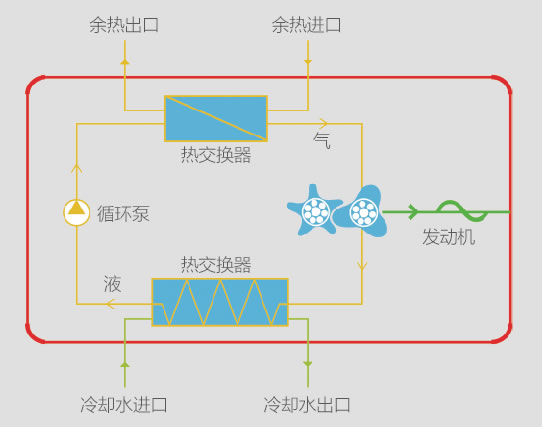

  • 信然ORC一体式发电站工作原理

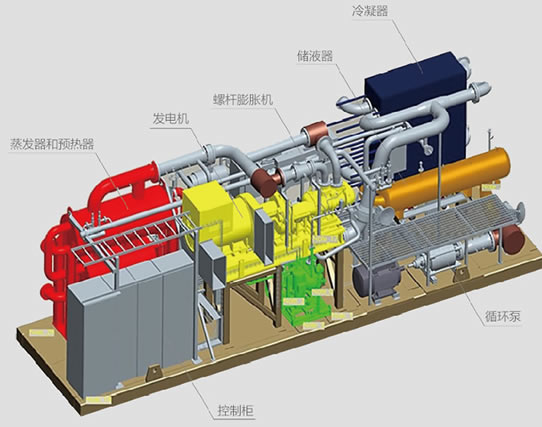

  • 信然ORC一体式发电站主要结构

螺螺杆膨胀机技术参数表
ORC-一体式发电站技术参数表

XR-ORC-150(LT MT HT) 名义发电量(Kw) 尺寸(m) 重量(ton)
XR-ORC-150 100-150 6.0x2.8x3.7 18.3
XR-ORC-200 150-200 6.0x2.8x3.7 19.9
XR-ORC-250 200-250 6.0x2.9x3.7 22.1
XR-ORC-300 250-300 6.0x2.9x3.7 23.8
XR-ORC-400 300-400 6.0x2.9x3.7 28.3
XR-ORC-600 400-600 7.3x3.3x4.2 33.5
XR-ORC-800 600-800 8.5x3.4x4.6 37.1
XR-ORC-1000 800-1000 8.5x3.6x5.0 45.7
XR-ORC-1200 1000-1200 11.0x3.9x5.2 53.2
XR-ORC-1600 1200-1600 11.0x4.1x56 66.5
注:数据仅供参考,以每个案例实际设计为准
Opcon Powerbox 系列性能数据参考
级别 150 350 550 750 950 1150 1350 1550
热源温度 + 75℃ + 75℃ + 75℃ + 75℃ + 75℃ + 75℃ + 75℃ + 75℃
热源流量 150 500 700 800 950 1400 1700 2400
冷却水流量 400 900 1100 1600 1800 2500 2800 2800
发电功率 157 324 565 590 975 1181 1318 1377
热源温度 + 85℃ + 85℃ + 85℃ + 85℃ + 85℃ + 85℃ + 85℃ + 85℃
热源流量 100 300 450 650 600 750 900 1250
冷却水流量 400 600 1100 1400 1200 1500 2100 2500
发电功率 162 355 570 766 986 1188 1380 1589
热源温度 + 100℃ + 100℃ + 100℃ + 100℃ + 100℃ + 100℃ + 100℃ + 100℃
热源流量 100 250 400 500 500 570 650 720
冷却水流量 200 500 700 1100 1000 1100 1300 1400
发电功率 164 350 572 773 990 1181 1389 1611
热源温度 + 135℃ + 135℃ + 135℃ + 135℃ + 135℃ + 135℃ + 135℃ + 135℃
热源流量 50 120 200 350 300 450 540 620
冷却水流量 200 250 400 700 800 900 1000 1200
发电功率 155 365 571 781 979 1187 1406 1627

备注:以上表格为Opcon Powerbox ORC 系列不同性能等级的举例参考
由于Opcon Powerbox 产品的灵活性,还有很多其他不同的性能能级
